Spesifikasi Solenoid TSP Electrical Actuator yang berfungsi sebagai perangkat penggerak mekanis head valve assembly pada tabung Fire Suppression System Hygood. Solenoid terdiri dari 2 varian metode , yaitu Bridge Rectifier dan Suppression Diode. Lengkap beserta dengan komponen Manual Actuator dan Pneumatic Actuator.

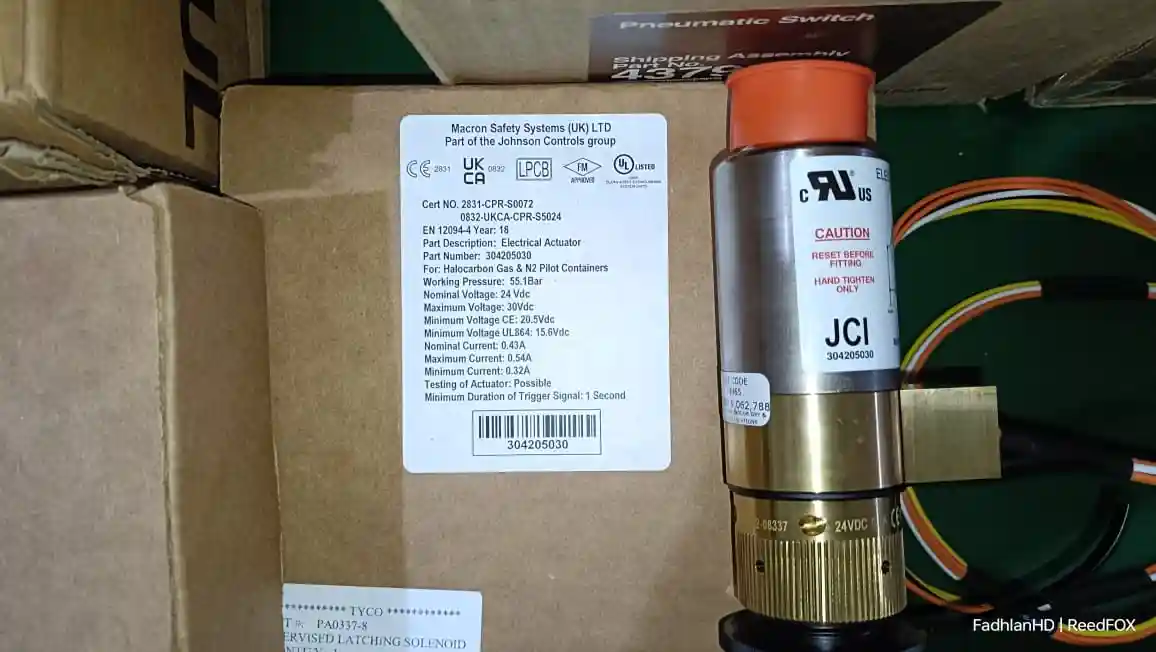

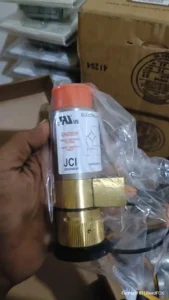

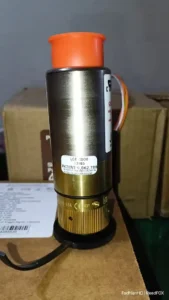

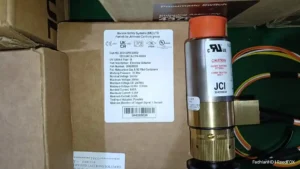

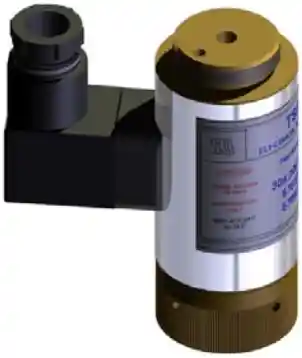

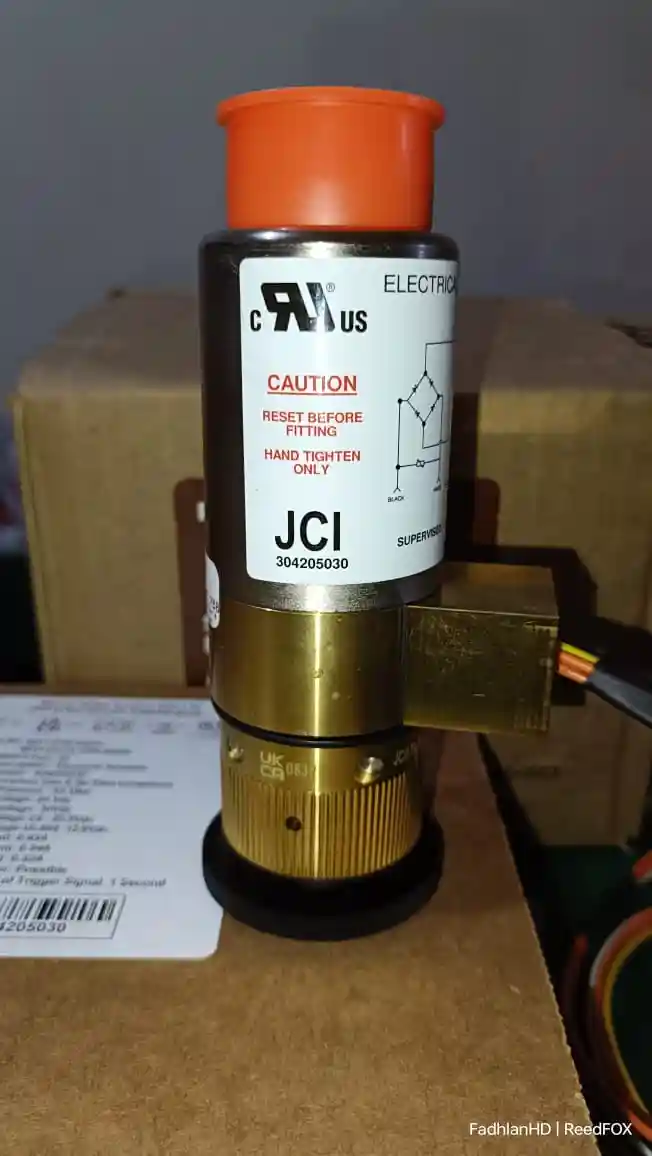

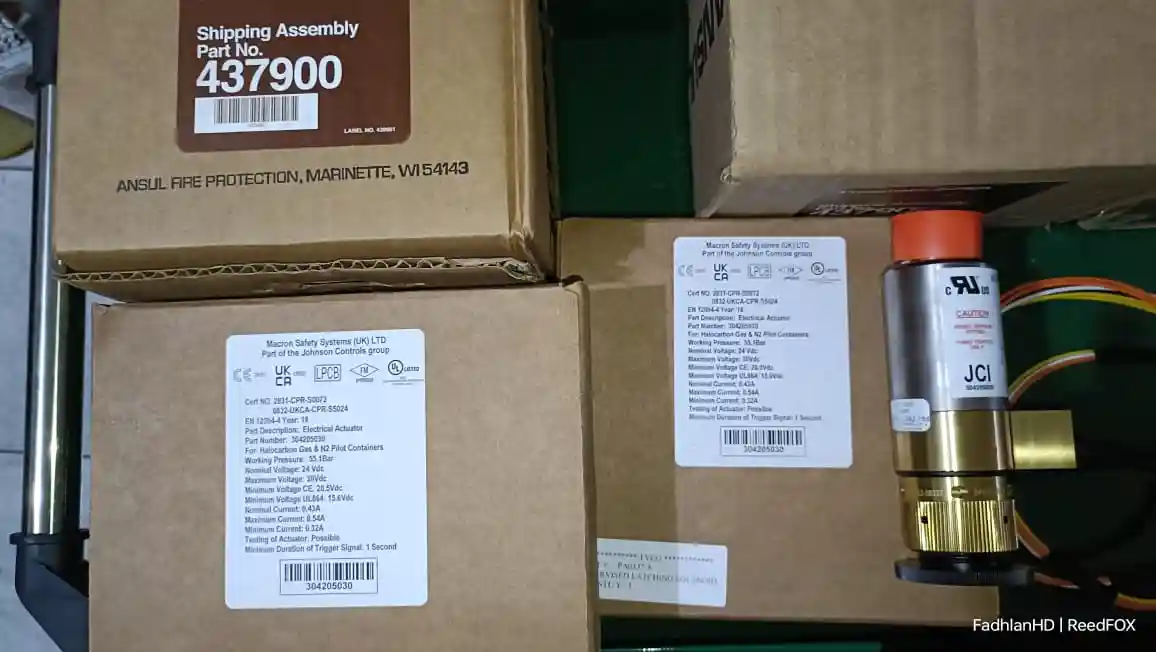

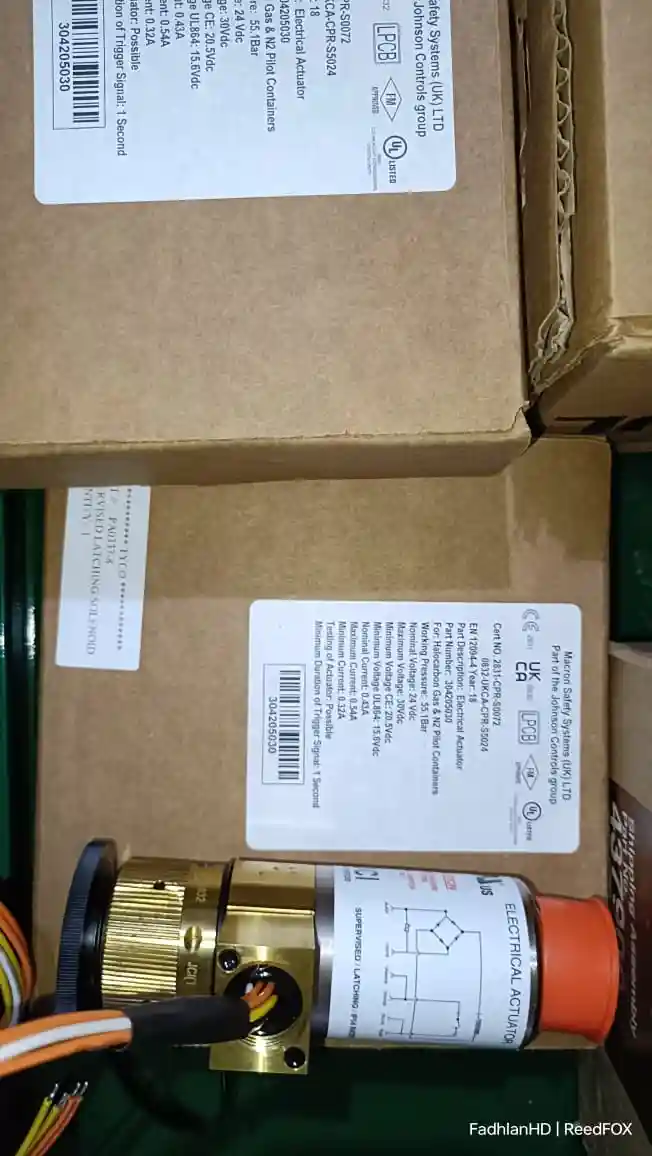

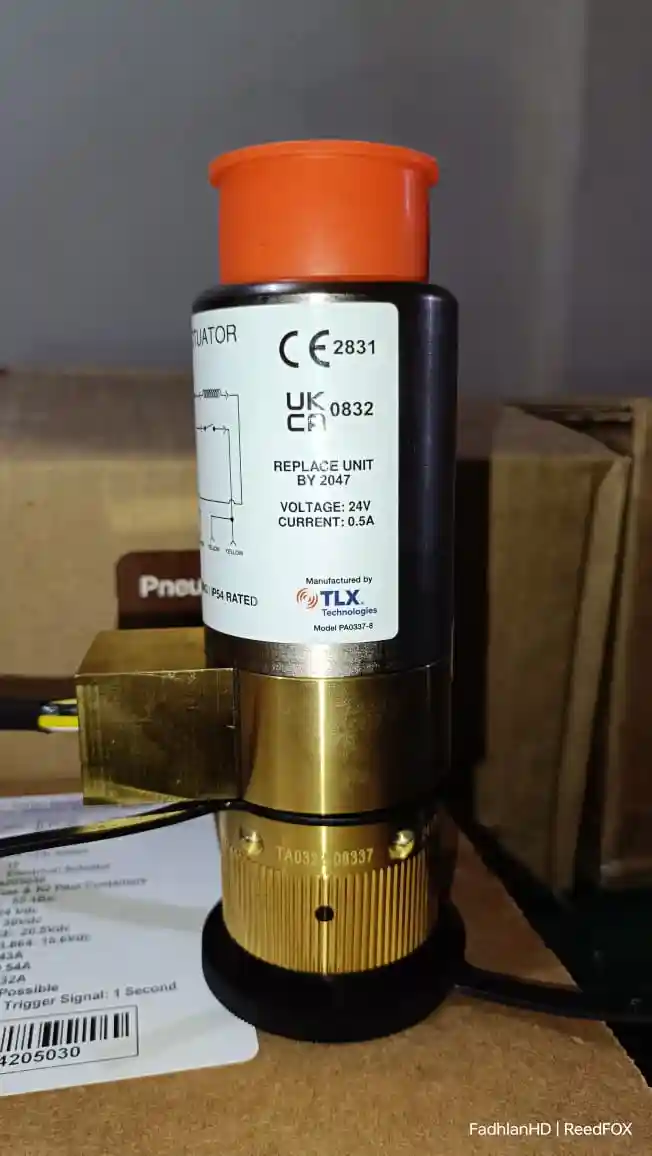

Removable Electrical Actuator (Bridge Rectifier)
Perangkat terpasang di bagian atas valve tabung Fire Suppression Systems (FM-200 (HFC-227ea) ataupun Novec-1230 (FK-5-1-12). Untuk mengoperasikan Solenoid Hygood TSP Electrical Actuator, memerlukan tegangan 24 VDC dari Panel Kontroller.
Pada bagian atas Solenoid TSP ini terdapat sambungan drat untuk memasang komponen Manual Actuator (PN 304.209.002). Manual Actuator berfungsi sebagai actuation untuk mengaktifkan Solenoid Hygood secara manual tanpa bantuan tegangan listrik.
Selain untuk Manual Actuator, sambungan drat tersebut juga bisa untuk memasang komponen Pneumatic Actuator (PN 304.209.004).

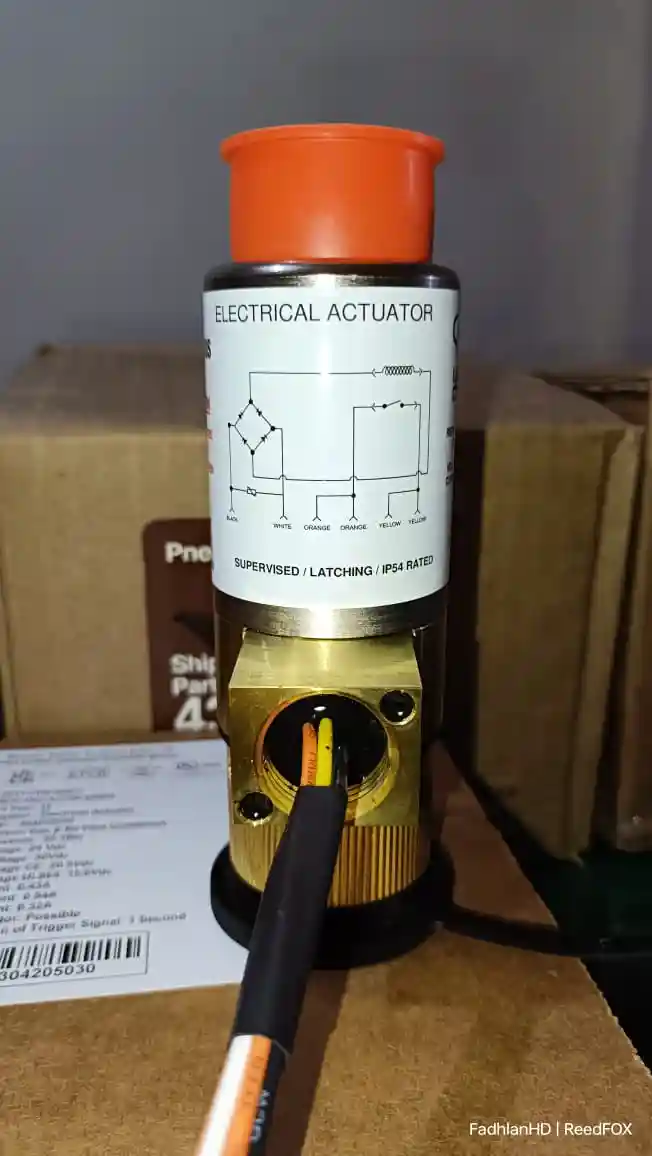

Rancangan Solenoid Hygood TSP 304.209.001 menggunakan bridge rectifier, maka Solenoid akan tetap beroperasi terlepas dari seperti apa penyambungan pada terminal kabelnya. Kabel positif (+) maupun negatif (-) bisa Anda sambungkan ke terminal manapun, baik itu di terminal 1 maupun terminal 2, tidak masalah jika terpasang terbolak-balik.
Berdasarkan informasi yang tertera di Manual Book Hygood FM-200, bahwasanya Removable Electrical Actuator ini memiliki masa pakai 10 tahun sejak tahun produksinya. Keterangan tersebut juga tertera pada label sticker yang tertempel pada Solenoid tersebut.

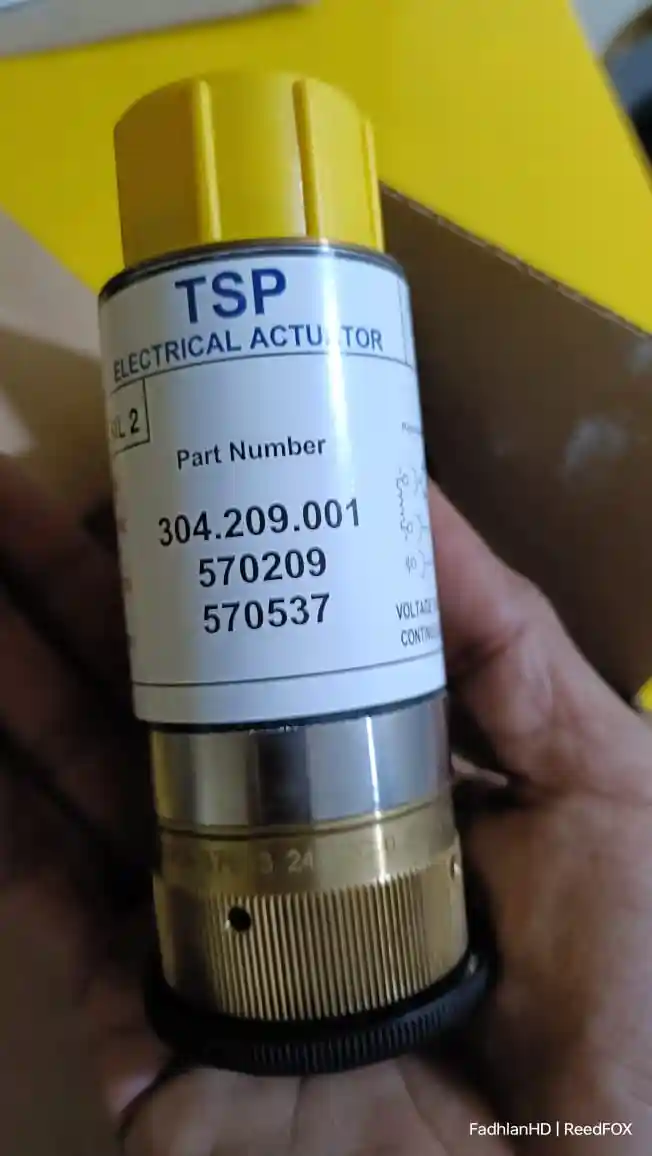

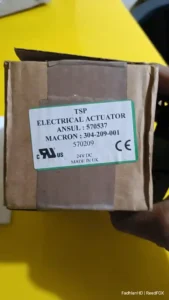

Spesifikasi Teknis Solenoid Hygood TSP 304.209.001 Removable Electrical Actuator
| Body: | Mild Steel & Dull Nickel |
| Swivel Nut: | Brass CZ121 |
| Actuation Pin: | Stainless Steel |
| Actuation Type: | Latching |
| Reset Requirement: | Manually via Reset Tool supplied |
| Connection: | 1″ BSPP Brass |
| Nominal Voltage: | 24 VDC |
| Nominal Current: | 0.25 A |
| Max. Monitoring Current: | 25 mA |
| Manual Actuation Force: | 50 N (11.24 lbf) |
| Nominal Pin Travel: | 4.4 mm (0.17″) |
| Electrical connection: | 3-pin plug connector |
| Back EMF Protection: | Bridge Rectifier |
| Certification: | UL Recognised; CE 0832; LPCB |
| Overall Size: | 104mm (L) x 44mm (dia.) (4.09″ (L) x 1.73″ (dia.)) |
| Weight: | 0.95 kg (2.09 lbs) |
| Part Number P/N. | 304.209.001 |
| Brand | Hygood/Ansul |
Removable TSP Electrical Actuator Hygood – Suppression Diode (PN 304.205.010)
Selain jenis Bridge Rectifier, Solenoid Hygood juga tersedia varian jenis Suppression Diode. Hanya saja terminasi pemasangan sambungan kabel perangkat ini harus mengikuti kaidah kelistrikan pada umumnya. Yaitu kabel positif (+) dari Panel Kontroller harus terpasang di terminal 1, sedangkan kabel negatif (-) harus terpasang ke terminal 2, tidak boleh terbalik.
Satu-satunya perbedaan antara Solenoid TSP Hygood Bridge Rectifier dengan Suppression Diode, hanya terletak pada metode penyambungan kabel untuk menyuplai tegangan elektrikalnya saja.
Spesifikasi Teknis Solenoid Hygood Suppression Diode
| Body: | Mild Steel & Dull Nickel |
| Swivel Nut: | Brass CZ121 |
| Actuation Pin: | Stainless Steel |
| Actuation Type: | Latching |
| Reset Requirement: | Manually via Reset Tool supplied |
| Connection: | 1″ BSPP Brass |
| Nominal Voltage: | 24 VDC |
| Nominal Current: | 0.25 A |
| Max. Monitoring Current: | 25 mA |
| Manual Actuation Force: | 50 N (11.24 lbf) |
| Nominal Pin Travel: | 4.4 mm (0.17″) |
| Electrical connection: | 3-pin plug connector |
| Back EMF Protection: | Suppression Diode |
| Certification: | UL Recognised; CE 0832; LPCB |
| Overall Size: | 104mm (L) x 44mm (dia.) (4.09″ (L) x 1.73″ (dia.)) |
| Weight: | 0.95 kg (2.09 lbs) |
| Part Number P/N. | 304.209.001 |
| Brand | Hygood/Ansul |

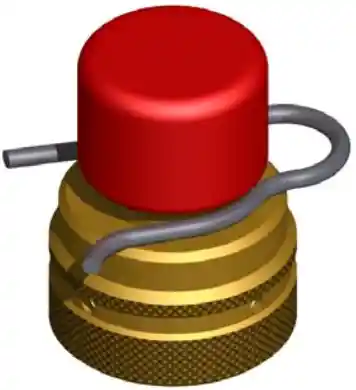

Manual Actuator (PN 304.209.002)
Komponen Manual Actuator berfungsi untuk mengoperasikan sistem Fire Suppression secara mekanis/manual. Bisa terpasang di bagian atas perangkat Solenoid TSP Electrical Actuator, ataupun langsung di bagian atas valve tabung Hygood.
Untuk mencegah pengoperasian yang tidak disengaja, terpasang juga klip pengaman pada Manual Actuator yang harus Anda lepas terlebih dahulu sebelum melakukan aktivasi.
Spesifikasi Teknis Manual Actuator Hygood
| Body: | Brass CZ 121 |
| Knob: | PVC (Colour: Red) |
| Safety Pin: | Stainless Steel 303 |
| Piston Rod: | Brass CZ 121 |
| Min. Actuation Force: | 25.5 N (5.73 lbf) |
| Overall Size: | 52mm (L) x 41.5mm (Dia) |
| Weight: | (2.05″ (L) x 1.63″ (Dia)) 0.265 kg (0.584 lbs) |
| Part Number P/N. | 304.209.002 |
| Brand | Hygood/Ansul |

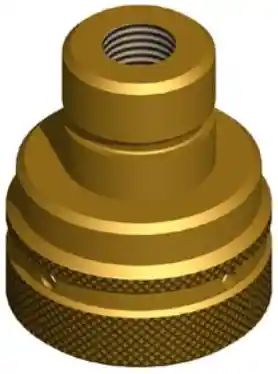

Pneumatic Actuator (PN 304.209.004)
Pneumatic Actuator Hygood berfungsi untuk mengoperasikan sistem secara pneumatik. Bisa terpasang di bagian atas perangkat Solenoid TSP Electrical Actuator, ataupun langsung di bagian atas valve tabung Hygood.
Komponen ini terpasang untuk tabung “Slave” pada sistem Manifold Multiple Cylinder, yang akan bekerja secara otomatis apabila mendapat tekanan gas pendorong dari tabung “Master” yang beroperasi sebagai penggerak valve melalui tubing dari lubang port di valve, atau melalui flexible hose.
Spesifikasi Teknis Pneumatic Actuator Hygood
| Body: | Brass CZ 121 |
| Actuation Pin: | Stainless Steel |
| Piston Rod: | Brass CZ 121 |
| Pipe connection: | 1/4″ NPT Female |
| Min. Actuation Pressure: | 4 bar (58 psi) |
| Max. Working Pressure: | 56 bar (812 psi) |
| Overall Size: | 48mm (L) x 41.5mm (dia.) (1.89″ (L) x 1.63″ (dia.)) |
| Weight: | 0.228 kg (0.503 lbs) |
| Part Number P/N. | 304.209.004 |
| Brand | Hygood/Ansul |
Harga Solenoid TSP Electrical Actuator HYGOOD FM-200
Kami menjual Solenoid TSP Electrical Actuator untuk tabung Hygood FM200 dengan harga terbaik. Apabila Anda ingin menanyakan spesifikasi atau pengadaan perangkat ini, silahkan menghubungi kami melalui WhatsApp atau bisa juga melalui nomor telepon 0813-1111-0220.
Kami merupakan salah satu distributor agen penjualan resmi produk Fire Suppression Systems beserta produk-produk HYGOOD, ANSUL, dan Simplex by Johnson Controls.
