Spesifikasi satu set complete tabung HYGOOD FM200 terdiri dari: Tabung, Head Valve, dan pipa siphon internal. Tabung sudah terisi oleh pabrikan menggunakan clean agent gas FM-200®, serta dengan gas pendorong Dry Nitrogen yang bertekanan 25 bar @ 21 °C (360 psi @ 70 °F).

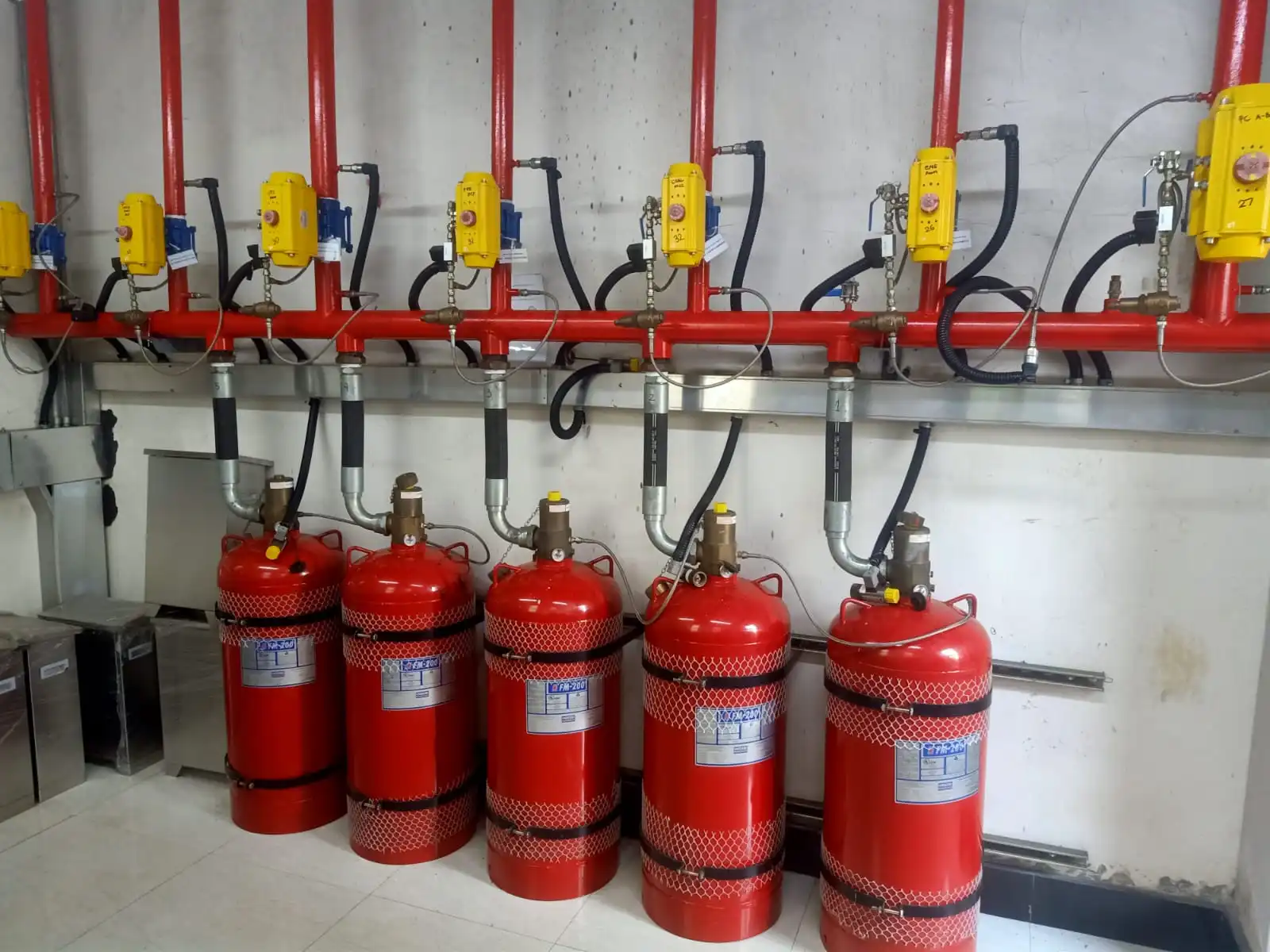

Aplikasi pemasangan tabung yang menggunakan sistem manifold (multiple cylinder), harus memiliki ukuran kapasitas dan terisi dengan jumlah gas yang sama. Maksudnya, jika Anda menggunakan 3 set tabung sekaligus untuk melindungi satu ruangan yang sama, maka semua spesifikasi tabungnya harus sama. Mulai dari kapasitas tabung hingga jumlah gas FM200 yang terisi.
Data Teknis Spesifikasi Tabung Hygood FM200
Spesifikasi Tabung HYGOOD FM200 terdiri dari dua sertifikasi lembaga approval yang berbeda, yaitu American DOT (U.S. Department of Transportation) dan European TPED (Transportable Pressure Equipment Directive (TPED).
Spesifikasi Tabung Hygood FM200: DOT Container
| Part No. | Kapasitas | Minimum & Maximum Pengisian | Diameter Valve | Tinggi dari lantai ke outlet | Diameter tabung | Berat kosong |
|---|---|---|---|---|---|---|
| 303.205.026 | 4.5 liter | 2.3 ~ 4.5 kg (5~10 lbs) | 25 mm (1″) | 280 mm | 178 mm | 7.7 kg |
| 303.205.015 | 8 liter | 4 ~ 8 kg (9~18 lbs) | 25 mm (1″) | 304 mm | 254 mm | 14.8 kg |
| 303.205.016 | 16 liter | 8 ~ 16 kg (18~35 lbs) | 25 mm (1”) | 502 mm | 254 mm | 18.4 kg |
| 303.205.017 | 32 liter | 16 ~ 32 kg (35~71 lbs) | 25 mm (1”) | 833 mm | 254 mm | 26.1 kg |
| 303.205.030 | 40 liter | 20 ~ 40 (44~88 lbs) | 50 mm (2”) | 1352 mm | 227.2 mm | 52.2 kg |
| 303.205.018 | 52 liter | 26 ~ 52 (58~115 lbs) | 50 mm (2”) | 596 mm | 406 mm | 49.1 kg |
| 303.205.031 | 67.5 liter | 33.8 ~ 67.5 (75~149 lbs) | 50 mm (2”) | 1526 mm | 265 mm | 81.6 kg |
| 303.205.032 | 80 liter | 40.0 ~ 80 (88~176 lbs) | 50 mm (2”) | 1685 mm | 276 mm | 95.3 kg |
| 303.205.019 | 106 liter | 53.0 ~ 106 (117~234 lbs) | 50 mm (2”) | 1021 mm | 406 mm | 71.8 kg |
| 303.205.020 | 147 liter | 73.5 ~ 147 (162~324 lbs) | 50 mm (2”) | 1354 mm | 406 mm | 89.9 kg |
| 303.205.021 | 180 liter | 90 ~ 180 (198~397 lbs) | 50 mm (2”) | 1634 mm | 406 mm | 105.8 kg |
| 303.205.022 | 343 liter | 171.5 ~ 343 (378~756 lbs) | 80 mm (3”) | 1466 mm | 610 mm | 207 kg |
Standarisasi Produksi Tabung Hygood FM200
Tabung Hygood FM200 kapasitas: 4.5, 8, 16, 32, 52, 106, 147 dan 180 Liter, diproduksi sesuai dengan spesifikasi standar DOT 4BW500 atau 4BW450. Sementara kapasitas 343 Liter, produksinya sesuai dengan spesifikasi standar DOT 4BW450. Semuanya menggunakan material Carbon Steel dan finishing cat merah epoxy polyester atau polyester powder coated.
4BW500
Hydraulic test pressure: 69.0 bar (1000 psi)
Working pressure: 34.5 bar (500 psi)
4BW450
Hydraulic test pressure: 62.1 bar (900 psi)
Working pressure: 31.0 bar (450 psi)
Sedangkan tabung Hygood FM200 kapasitas: 40, 67,5 dan 80 Liter, diproduksi sesuai dengan spesifikasi standar DOT 3AA580. Juga menggunakan material yang sama: Carbon Steel dengan finishing cat merah epoxy polyester atau polyester powder coated.
3AA580
Hydraulic test pressure: 70.0 bar (1015 psi)
Working pressure: 40.0 bar (580 psi)
Spesifikasi Tabung Hygood FM200: TPED Container
| Part No. | Kapasitas | Minimum & Maximum Pengisian | Diameter Valve | Tinggi dari lantai ke outlet | Diameter tabung | Berat kosong |
|---|---|---|---|---|---|---|
| 303.205.045 | 8 liter | 4 ~ 8 kg (9~18 lbs) | 25 mm (1″) | 304 mm | 254 mm | 17.4 kg |
| 303.205.046 | 16 liter | 8 ~ 16 kg (18~35 lbs) | 25 mm (1”) | 502 mm | 254 mm | 23.4 kg |
| 303.205.047 | 32 liter | 16 ~ 32 kg (35~71 lbs) | 25 mm (1”) | 833 mm | 254 mm | 27.5 kg |
| 303.205.048 | 52 liter | 26 ~ 52 (58~115 lbs) | 50 mm (2”) | 596 mm | 406 mm | 68.7 kg |
| 303.205.049 | 106 liter | 53.0 ~ 106 (117~234 lbs) | 50 mm (2”) | 1021 mm | 406 mm | 88.8 kg |
| 303.205.050 | 147 liter | 73.5 ~ 147 (162~324 lbs) | 50 mm (2”) | 1354 mm | 406 mm | 108.8 kg |
Tidak hanya itu, tabung Hygood FM200 kapasitas: 8, 16, 32, 52, 106, 147 Liter, juga tersedia dengan produksi sesuai dengan spesifikasi standar EN 13322-1.
EN 13322-1.
Material: Carbon Steel.
Hydraulic test pressure: 40.0 bar (580 psi).
Working pressure: 34.5 bar (500 psi).
Finishing cat: Epoxy polyester merah, atau polyester powder coating merah.

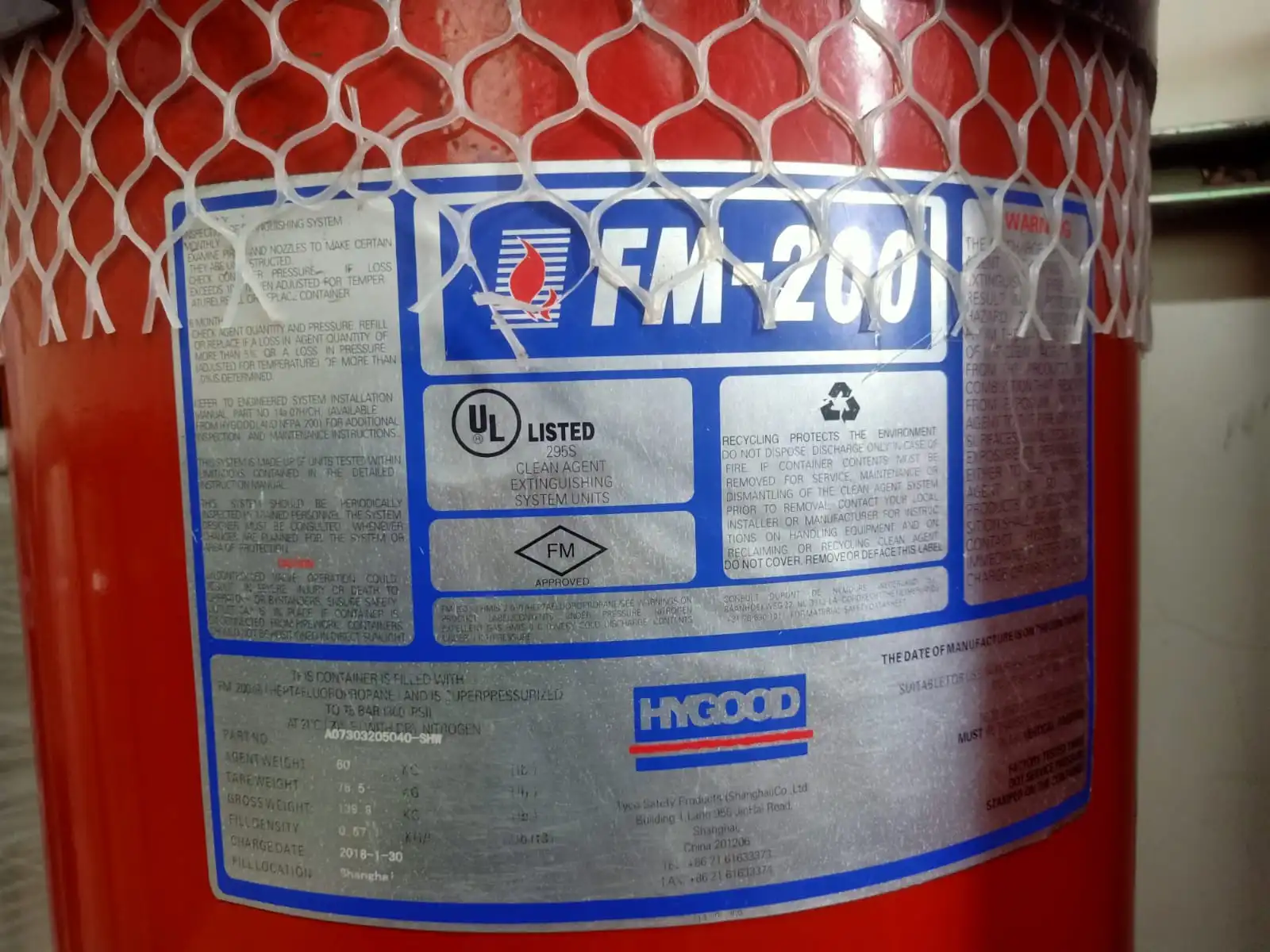

Finishing cat tabung berwarna merah, dan tersedia dalam berbagai ukuran. Label sticker yang terpasang pada body tabung, menampilkan informasi berat gas, berat kosong, berat kotor, kepadatan isi, tanggal pengisian dan lokasi pengisian.
Valve equivalent lengths (DOT)
| Part No. | Kapasitas | Equivalent Lengths |
|---|---|---|
| 303.205.026 | 4.5 liter | 6.096 m |
| 303.205.015 | 8 liter | 6.096 m |
| 303.205.016 | 16 liter | 6.096 m |
| 303.205.017 | 32 liter | 6.096 m |
| 303.205.030 | 40 liter | 10.668 m |
| 303.205.018 | 52 liter | 10.668 m |
| 303.205.031 | 67.5 liter | 10.668 m |
| 303.205.032 | 80 liter | 10.668 m |
| 303.205.019 | 106 liter | 10.668 m |
| 303.205.020 | 147 liter | 10.668 m |
| 303.205.021 | 180 liter | 10.668 m |
| 303.205.022 | 343 liter | 25.91 m |
Valve equivalent lengths (TPED)
| Part No. | Kapasitas | Equivalent Lengths |
|---|---|---|
| 303.205.045 | 8 liter | 6.096 m |
| 303.205.046 | 16 liter | 6.096 m |
| 303.205.047 | 32 liter | 6.096 m |
| 303.205.048 | 52 liter | 6.096 m |
| 303.205.049 | 106 liter | 10.668 m |
| 303.205.050 | 147 liter | 10.668 m |
Perbedaan Sertifikasi DOT dan TPDE
Perbedaan keduanya hanya terletak pada regional pemberlakuan standarisasi tersebut. DOT dan TPED sama-sama lembaga yang mengatur standarisasi tentang rancangan desain, manufaktur, dan pengujian tabung bertekanan (pressure vessel). Serta aksesoris yang dapat diangkut-angkut melalui wahana transportasi, termasuk tabung dan head valve tabung.
Distribusi produk Hygood di wilayah Amerika, spesifikasi tabung Hygood FM200 diproduksi mengacu pada DOT (U.S. Department of Transportation). Sedangkan di kawasan Eropa, produksinya mengacu pada standarisasi TPED (Transportable Pressure Equipment Directive) dan/atau EN 13445.
TPED dan EN 13445 keduanya juga sama-sama merupakan standar yang mengatur tentang tabung bertekanan (pressure vessel). Perbedaannya, TPED mengatur standarisasi tabung yang mengangkut dan berisi cairan/gas kategori dangerous goods, sementara EN 13445 lebih kepada tabung yang tidak berisi material berbahaya (unfired).
Transportasi gas HFC-227ea (FM-200) masuk dalam golongan EN 13322-1 (Transportable gas cylinders – Refillable welded steel gas cylinders). Registrasi nomor UN 3296, dengan Class 2.2 (Non-Flammable, Non-Toxic Gases).
Download Dokumentasi Literatur Teknis HYGOOD FM-200
Hygood - FM200 Manual Book
Hygood FM200 Total Flood Fire Suppression Systems - Engineered System Design and Installation Manual
Hygood - MSDS Hygood FM200 (HFC-227ea)

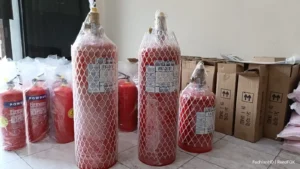

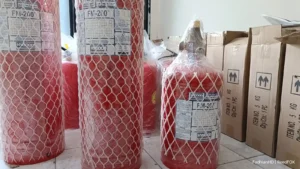

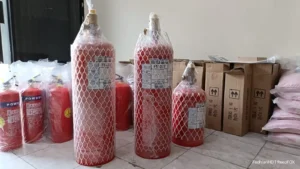

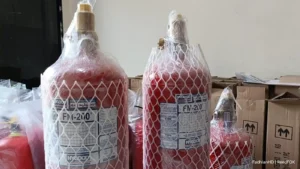

Harga tabung HYGOOD FM-200 kapasitas 147 L
