5 Tujuan Door Fan Test – Pengujian Blower Door Room Integrity Testing untuk Efektivitas FM200 Clean Agent Gas Fire Suppression Systems

Anda diwajibkan untuk melakukan pengujian Door Fan Test kalau proteksi kebakaran di dalam ruangan Anda menggunakan Clean Agent Gas Fire Suppression Systems jenis gas pemadam kebakaran apapun, seperti: FM200 (HFC-227ea), Novec-1230 (FK-5112), dan Inert Gas.

🤷‍♀️: “Emang wajib banget?”

👩‍🚒: Yes, WAJIB BANGET!

Ini bukan sekedar soal kepatuhan untuk memenuhi standar dan regulasi, premi asuransi, badan sertifikasi, ataupun urusan pengesahan dari pihak ketiga lainnya.

Tapi ini soal efektivitas Clean Agent Gas Fire Suppression Systems yang Anda miliki ketika nantinya bakalan baku hantam berjuang untuk memadamkan api dan mencegahnya menyala kembali.

Menurut survei dari AXA XL Risk Consulting, 36% Total Flooding Gasesous Fire Suppression Systems gagal dalam Acceptance Test pertama. Dari jumlah tersebut, 69,4% disebabkan oleh kebocoran agent gas yang berlebihan.

Jika Anda sedang berencana untuk melakukan pemasangan FM200 Clean Agent Gas Fire Suppression Systems di salah satu fasilitas milik perusahaan Anda, sebaiknya buatkan juga perencanaan terkait dengan pengujian Door Fan Test terlebih dahulu.

Dalam artikel ini saya akan membahas tentang peran penting pengujian Door Fan Test yang secara spesifik untuk ruangan yang dilindungi oleh Clean Agent Gas Fire Suppression Systems.

Artikel ini juga cocok untuk Anda yang berprofesi sebagai profesional di antara bidang berikut:

1. Konsultan perencana dan kontraktor pelaksana khususnya di bidang keselamatan kebakaran
2. Arsitek dan konsultan perencana lintas industri
3. Kontraktor pelaksana pembangunan data center atau ruang server
4. Konsultan pengawas lintas bidang
5. Staff pengelola ruangan kritis lainnya dan ruangan dengan risiko bahaya khusus

Katakanlah Anda memutuskan untuk menggunakan FM200 Fire Suppression Systems.

Itu artinya Anda sudah paham betul bahwa barang-barang yang ada di dalam ruangan tersebut adalah aset sensitif yang dengan alasan apapun tidak boleh kotor, basah, dan rusak, termasuk akibat kontaminasi penggunaan bahan pemadam kebakaran.

Clean Agent Gas adalah satu-satunya pilihan bahan pemadam api yang bisa Anda gunakan sebagai sistem proteksi kebakaran yang tidak meninggalkan jejak residu apapun. It’s like magic!

Saat ini hanya ada 14 jenis Clean Agent Gas yang disetujui oleh NFPA 2001 edisi 2025. Jenis gas yang paling umum kita gunakan adalah HFC-227ea, FK-5112, dan Inert Gas.

Apa yang melandasi pengujian Door Fan Test wajib banget untuk Anda lakukan?

Langsung aja kita mulai yaa..

Selamat datang di Special Hazard Fire Suppression Systems, yang mana keselamatan jiwa adalah passion. Karena suatu saat apa yang kita bagikan dan kerjakan bisa jadi bakal menyelamatkan nyawa orang lain. Oleh karenanya saya harap Anda juga turut menjadikan perlindungan bahaya kebakaran khusus sebagai salah satu keahlian Anda.

Perkenalkan, saya FADHLAN HAMID. International certified Fire Suppression Engineer yang akan berbagi kepada Anda tentang pengujian Door Fan Test (Room Integrity Testing) yang mengacu pada NFPA 2001 edisi 2025. Apa aja keahlian dan keterampilan saya di bidang Fire Suppression Systems, silakan kepoin di sini: Sertifikasi & Kompetensi Fadhlan Hamid • International Certified Fire Suppression Engineer. (Tapi ntar aja bukanya, lanjut baca aja dulu.)

.

Dasar Alasan Pengujian Door Fan Test

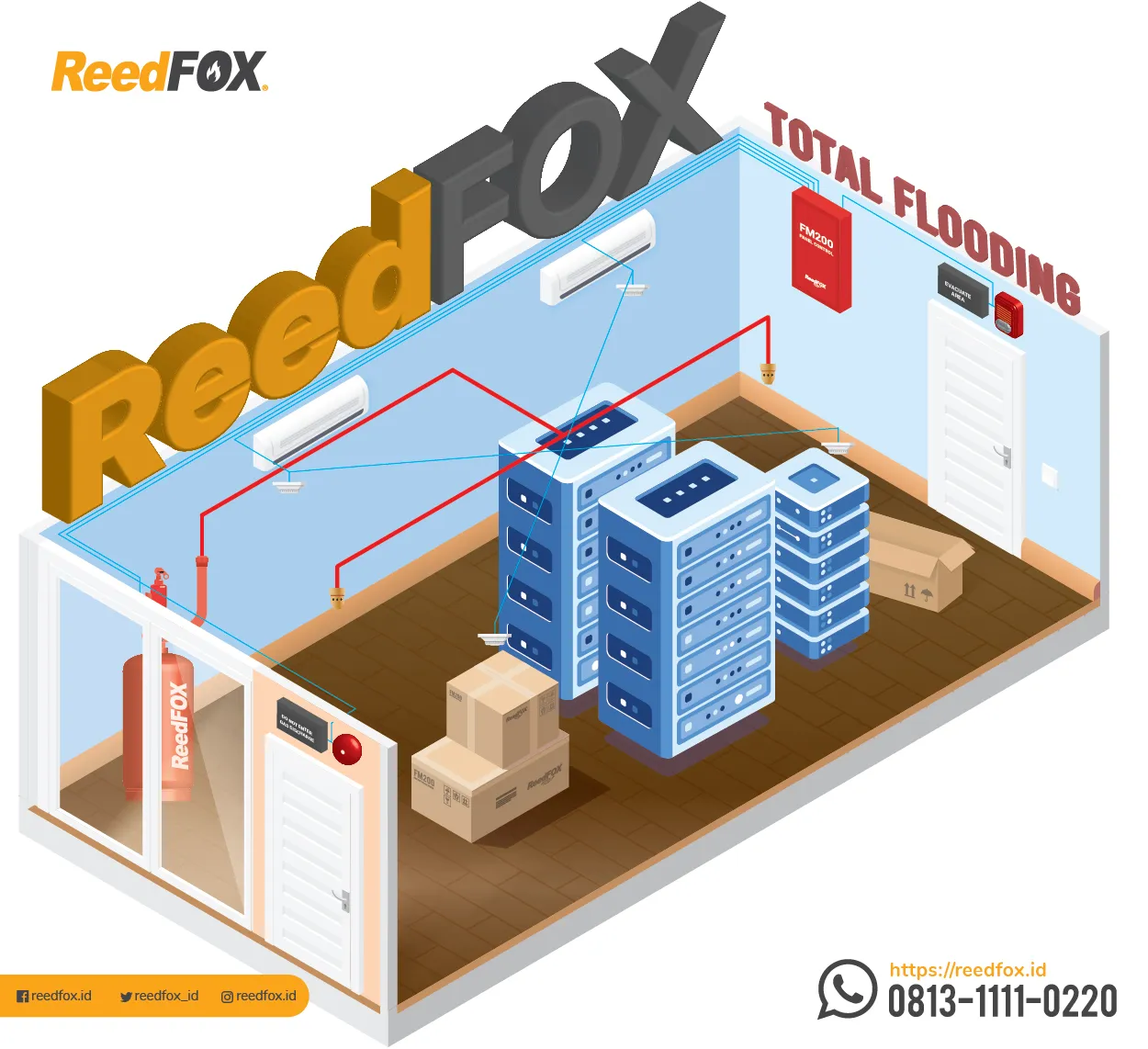

FM200 Fire Suppression Systems bekerja memadamkan api dengan cara menyerap panas dan menerapkan metode Total Flooding, di mana seluruh volume ruangan akan dipenuhi oleh konsentrasi gas FM200.

Sehingga efektivitas pemadamannya sepenuhnya bergantung pada kemampuan FM200 mempertahankan konsentrasi desainnya tetap berada di atas nilai minimum rancangannya selama durasi waktu tertentu.

Durasi waktu retensi tersebut lebih dikenal dengan istilah Holding Time.

Durasi waktu yang dibutuhkan FM200 untuk memadamkan kebakaran dan mencegah api menyala kembali adalah minimal selama 10 menit.

Sedangkan batas nilai minimum konsentrasi design FM200 adalah 7%.

NFPA 2001:2025 mewajibkan setidaknya selama 10 menit ruangan harus mampu mempertahankan minimal 85% total konsentrasi gas agar tetap berada di dalam ruangan.

Salah satu persyaratan yang harus Anda penuhi ketika Anda memutuskan untuk mengaplikasikan sistem pemadam kebakaran yang menggunakan jenis gas apapun, syaratnya adalah ruangan Anda harus kedap atau minim kebocoran.

Supaya ketika nantinya Clean Agent Gas Anda terlepas ke dalam ruangan untuk memadamkan api, itu gas gak kabur kemana-mana. Tapi tetap stay bertahan di dalam ruangan.

.

Holding time selama 10 menit adalah waktu yang cukup lama untuk mendinginkan kebakaran deep-seated fire dan memastikan tidak terjadinya re-igniton. Bahkan gas CO2 membutuhkan waktu lebih lama, yaitu 20 menit.

Sehingga jika ruangan Anda tidak mampu mempertahankan gas tetap berada di dalam ruangan selama minimal 10 menit, maka itu gas hanya akan terbuang percuma.

Gasnya terbuang sia-sia, kebakarannya gak padam, asetnya hangus terbakar. Triple kill!

Belum lagi efek domino dampak kerugian bisnis akibat dari insiden tersebut.

FM200 memiliki densitas atau masa jenis yang lebih berat daripada udara.

Ketika FM200 nantinya terlepas ke dalam ruangan, gas FM200 akan membentuk ‘kolom’ gas padat, yang akan bocor keluar melalui celah bagian bawah ruangan.

Pada saat yang sama, fresh air juga akan masuk dari luar ruangan melalui celah atas plafon.

Kemudian kebocoran akan cepat terjadi ketika ada celah keluar yang lumayan di bagian bawah, dan celah masuk yang juga lumayan di bagian atas.

Fenomena tersebut dikenal dengan istilah Descending Interface.

Itulah salah satu alasan teknis yang menjadi dasar alasan mengapa Anda wajib banget untuk melakukan pengujian Door Fan Test.

.

Apa Itu Door Fan Test?

Door Fan Test adalah prosedur pengujian untuk mengevaluasi dan menganalisis karakteristik integritas suatu ruangan yang akan diproteksi oleh Clean Agent Gas Fire Suppression Systems.

Door Fan Test, juga dikenal dengan nama Room Integrity Testing (RIT), atau Blower Door.

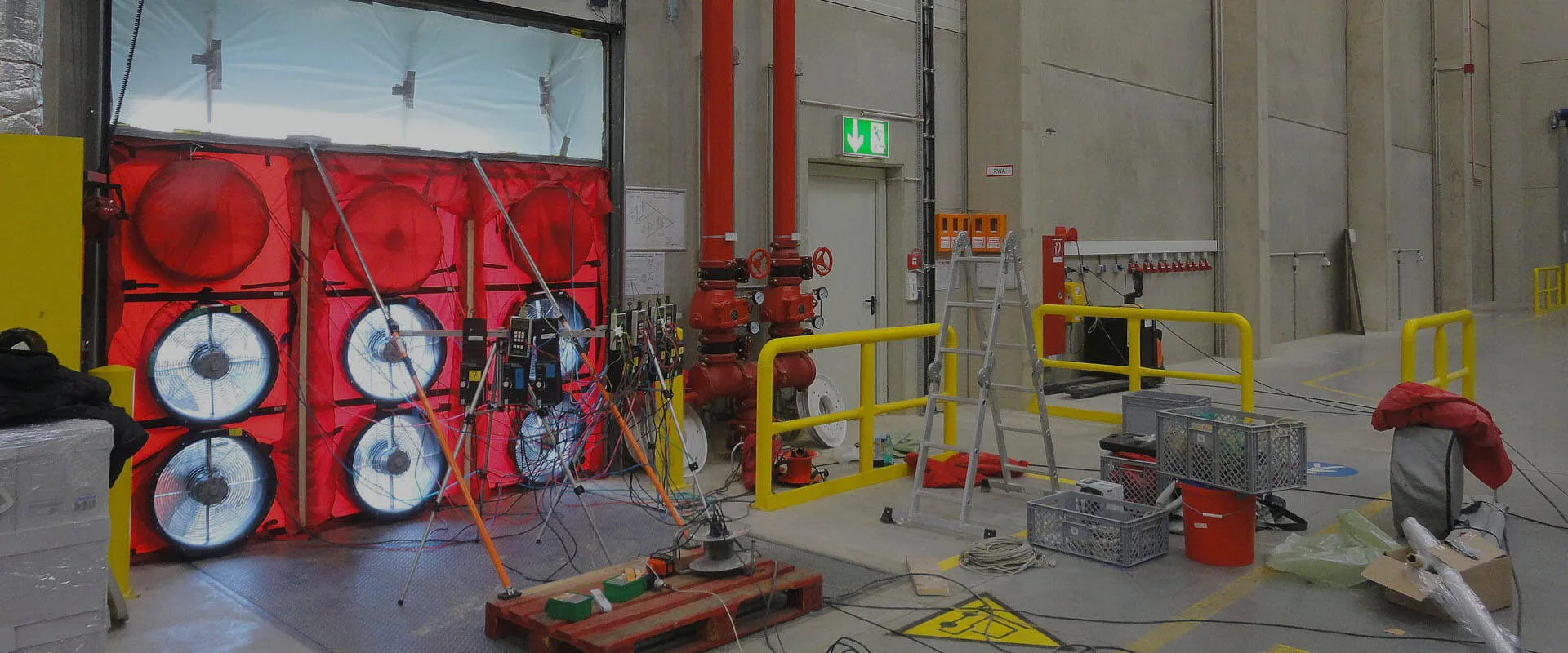

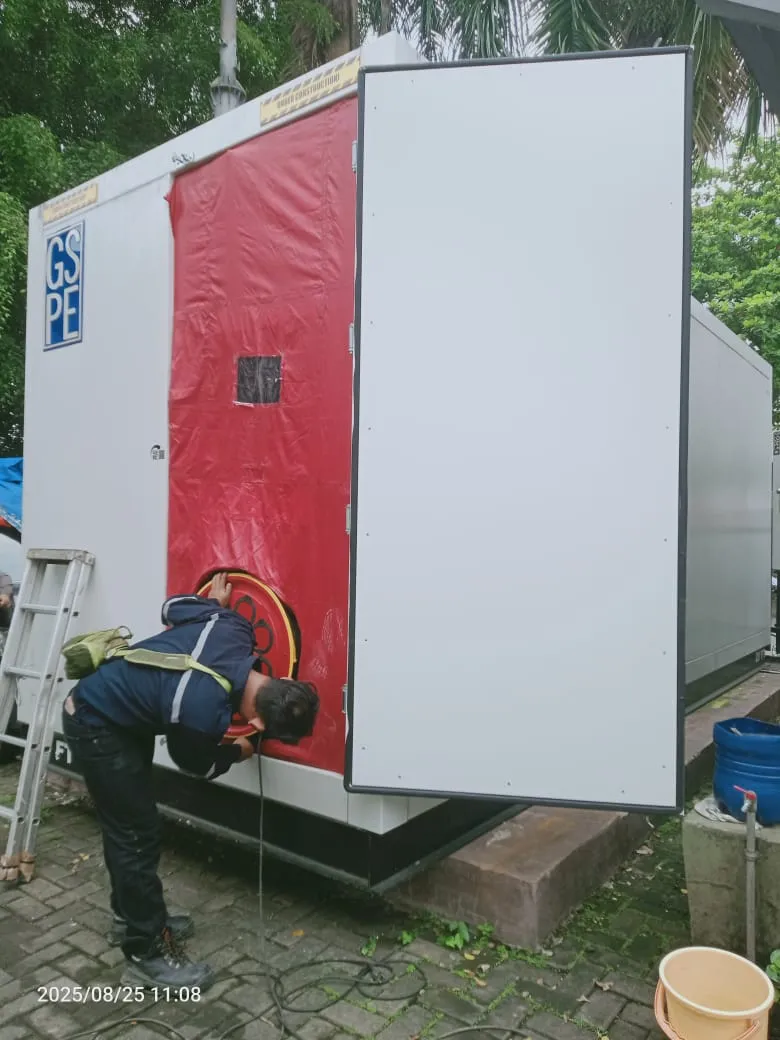

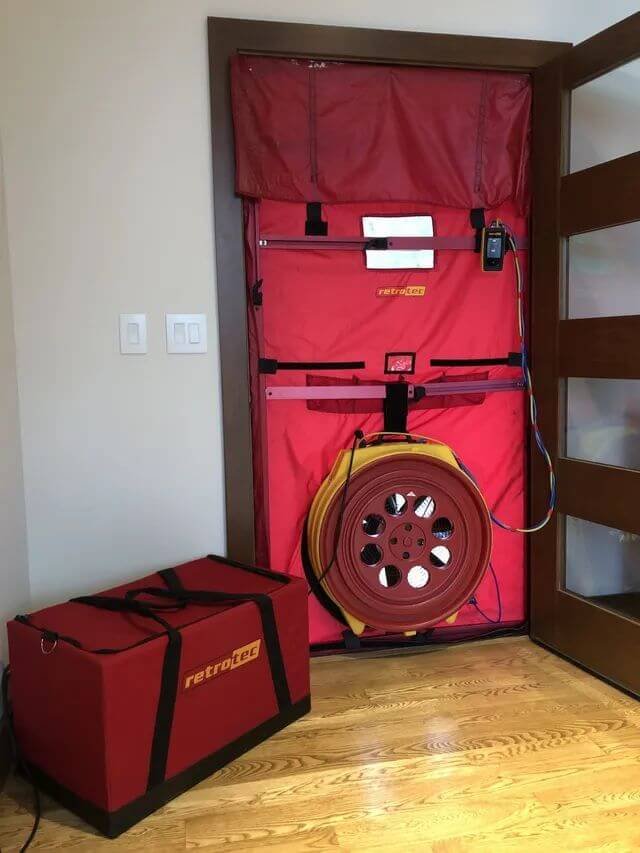

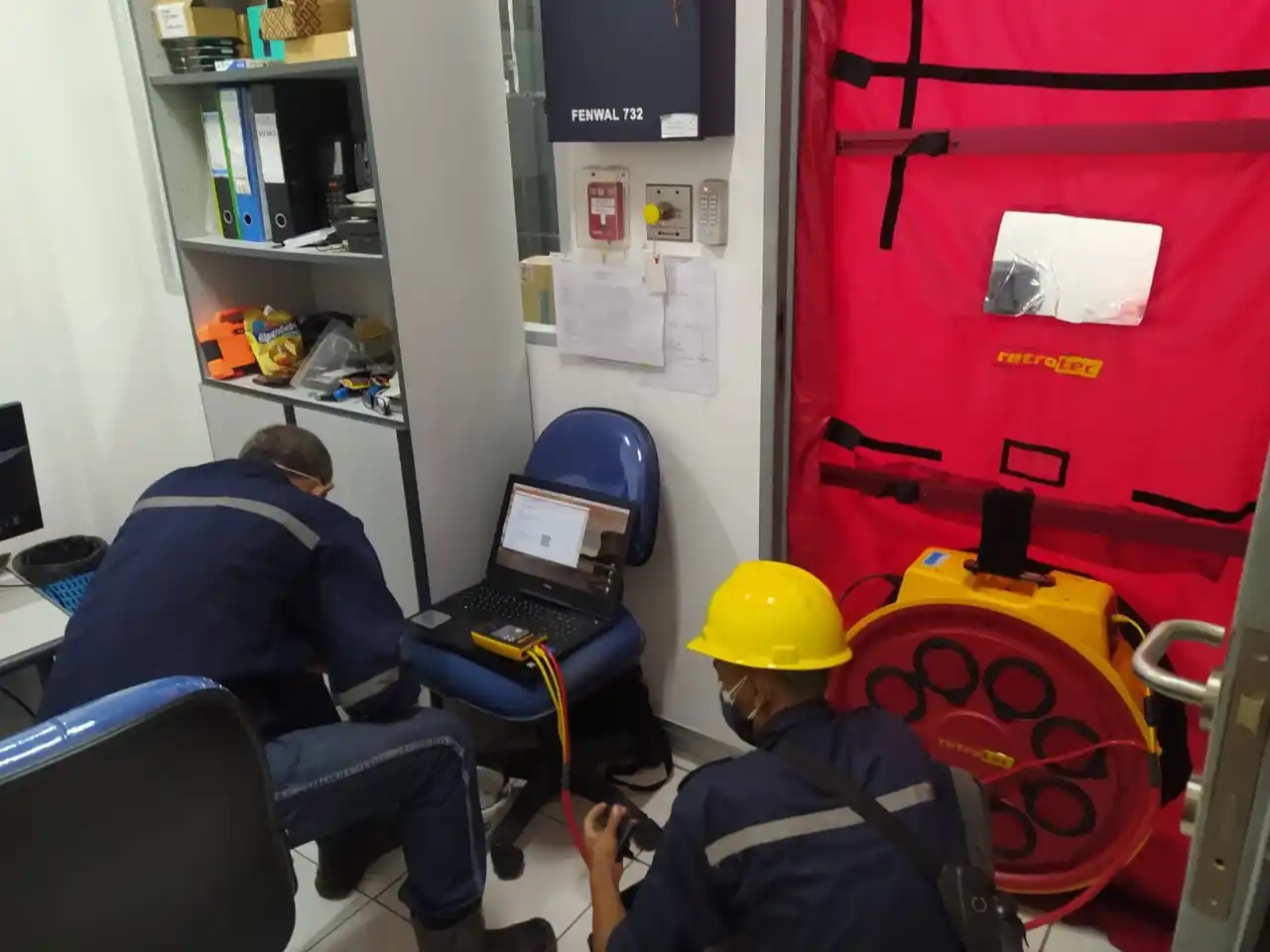

Pengujian Door Fan Test dilakukan dengan cara memasang kipas berkapasitas besar pada bukaan pintu ruangan.

Kipas tersebut nantinya akan memberikan tekanan positif (pressurized) dan tekanan negatif (depressurization) ke dalam ruangan.

Selanjutnya teknisi mengidentifikasi dan mengukur aliran udara yang keluar dan masuk melalui celah-celah di dinding, lantai, dan plafon.

.

Tujuan Pengujian Door Fan Test

Pengujian Door Fan Test untuk keperluan pemasangan Clean Agent Gas Fire Suppression Systems, seperti FM200 (HFC-227ea), Novec-1230 (FK-5112), dan Inert Gas, maupun CO2 Systems yang mengaplikasikan Total Flooding System, bertujuan untuk:

1. Mengukur tingkat kebocoran suatu ruangan berdasarkan laju aliran tekanan udara.
2. Memprediksi seberapa lama gas mampu bertahan di dalam ruangan, setelah gas discharge.
3. Memastikan api yang telah dipadamkan tidak menyala kembali setelah holding time selesai.
4. Menyimulasikan holding time menggunakan tekanan udara positif sebagai pengganti Clean Agent Gas.
5. Memenuhi kepatuhan terhadap standar dan regulasi.

.

Sebenernya sih ada beberapa tujuan lain dari pelaksanaan pengujian Door Fan Test di berbagai bidang industri lainnya.

Tujuan pengujian Door Fan Test lainnya:

1. Efisiensi Energi untuk Pendingin Ruangan.
2. Efisiensi Energi untuk Pemanas Ruangan.
3. Menghindari Kontaminasi Lingkungan Luar.
4. Perlindungan Ruangan dengan Bahaya Khusus.

.

Manfaat Door Fan Test

Selain untuk memastikan ruangan mampu menahan gas dalam konsentrasi minimal 85% dalam waktu minimal 10 menit, berikut adalah manfaat Door Fan Test lainnya:

1. Menjamin api pasti padam.
2. Mengidentifikasi titik-titik kebocoran ruangan.
3. Kepatuhan terhadap standar dan regulasi.
4. Terhindar dari kontaminan yang berasal dari lingkungan luar ruangan.
5. Efisiensi energi yang dikonsumsi oleh sistem pendingin ruangan.

.

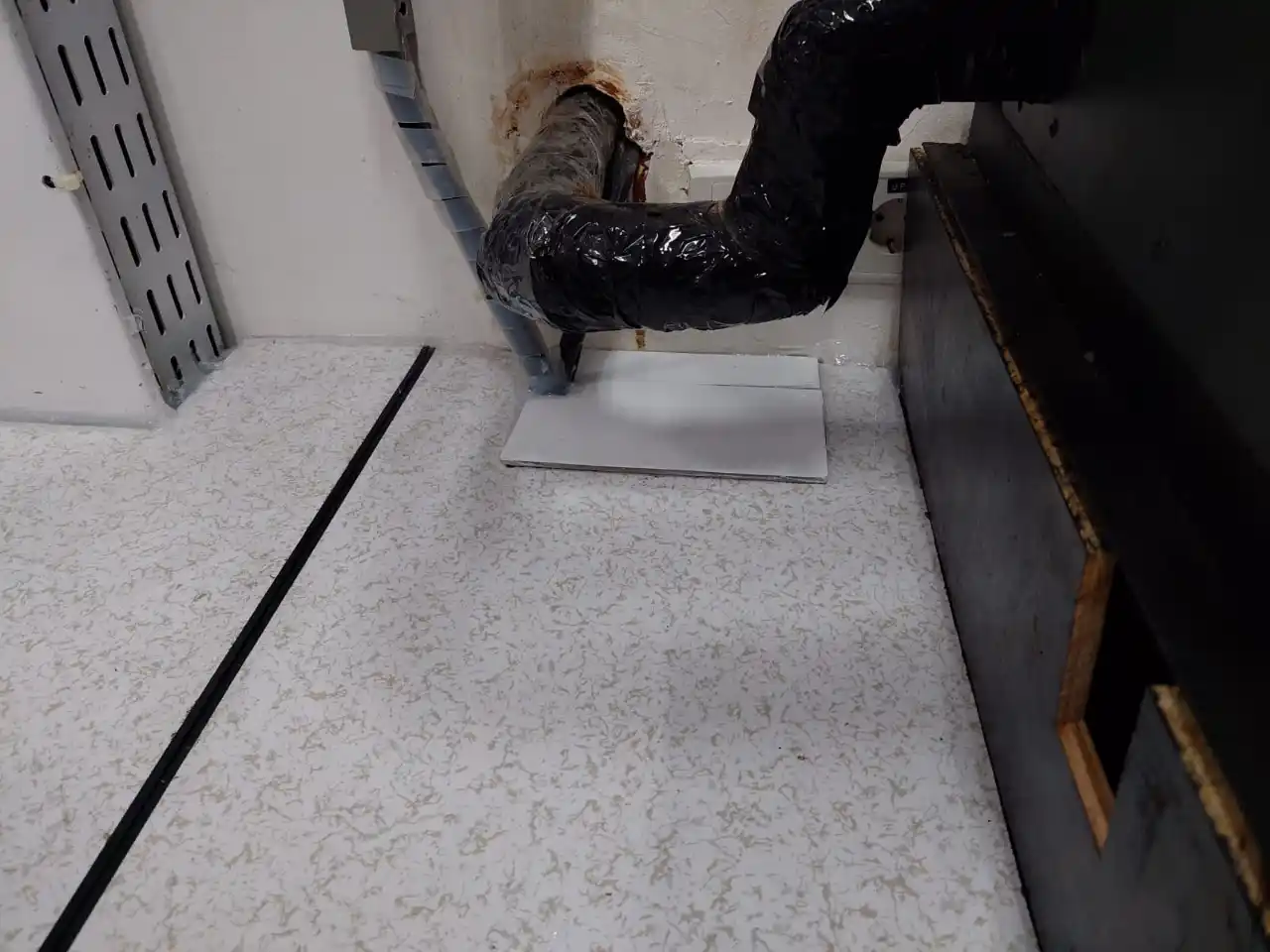

Penyebab-penyebab Kebocoran Ruangan

Berikut apa saja yang bisa menyebabkan terjadinya kebocoran pada suatu ruangan:

• Penetrasi, lubang penghubung antar ruangan. Mis: Jalur kabel, jalur pipa, dll.
• Celah sambungan kompartemen ruangan. Mis: Pintu, jendela, kisi, plafon, raised floor, dll.
• Unclosable opening saluran udara. Mis: Exhaust fan, AHU, ducting, dll.
• Sistem pendingin. Mis: Chiller, AC central, AC cassette, dll.

.

Software dan Peralatan Door Fan Test

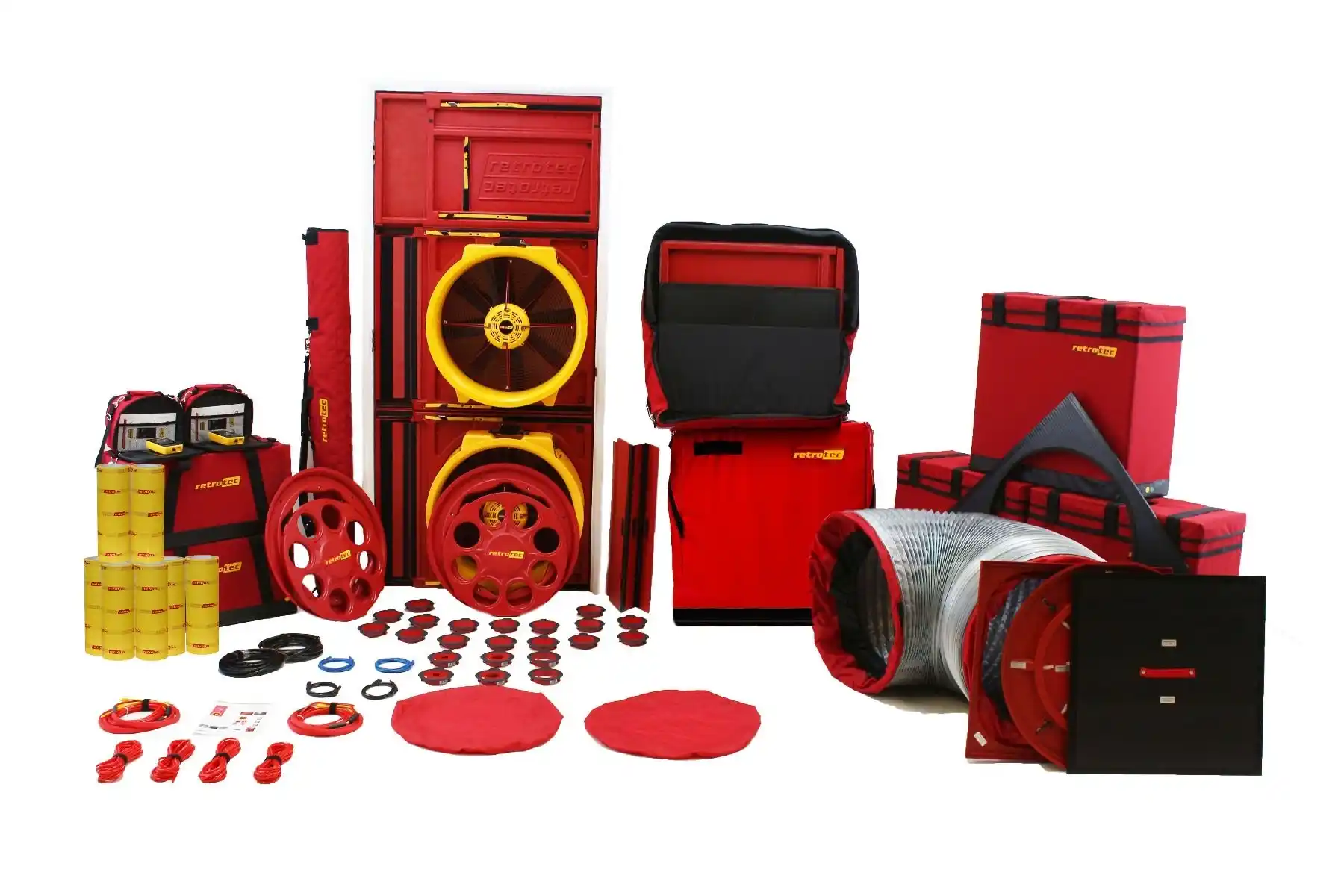

Berikut software Retrotec dan daftar peralatan Door Fan Test yang digunakan untuk pengujian Room Integrity Testing:

• Software FanTestic Integrity FNTI120
• DM32X Wi-Fi Digital Gauge
• DM32X Dual Channel Colour Touchscreen Manometer/Wi-Fi
• Module
• USB C Cable
• Cat 5 Cable, 7ft (2m) Blue
• DM32 International Power Kit
• DM32 Cloth Carrying Case
• Metal Plate for DM32
• ISO Accredited Gauge Calibration (DM32)
• ISO Accredited Gauge Calibration Certificate
• 5000 Series Fan Set (240V/50Hz)
• Ring A for 4000/5000/6000 Series Fan
• B8 Plate for 4000/5000/6000 Series Fan
• 4″ Plug – Range 74
• 4″ Plug – Range 47
• 4″ Plug – Range 29
• 4″ Plug – Blank
• Power Cord with Plug
• Shower Cap Cover for Front or Back of Fan Enclosure Integrity Door Fan Calibration
• Enclosure Integrity Door Fan Calibration Certificate
• Grill Mask Case of 4 (12″ x 216 ft, 12″ perforations)
• Hard Sided Fan Case
• System Accessory Case with Shoulder Strap
• Umbilical for 1000/4000/5000/6000 Series Fan, 2m
• Blower Door Tubing Accessory Kit

.

Metode Pengukuran Kebocoran Keseluruhan Ruangan

Ada beberapa metode pengukuran yang bisa digunakan untuk menghitung laju aliran kebocoran.

Tapi ini yang paling sederhana, pengukuran kebocoran ruangan dilakukan dengan cara memberikan tekanan positif dan negatif ke dalam ruangan, kemudian mengambil rata-rata nilai absolutnya.

Pendekatan ini digunakan untuk meminimalkan pengaruh tekanan bias pada perhitungan kebocoran.

1. Depressurized. Menurunkan tekanan di dalam ruangan hingga -10 Pa, kemudian -50 Pa.
2. Pressurized. Memberikan tekanan ke dalam ruangan hingga mencapai +10 Pa, lalu +50 Pa.

.

Ruangan Apa Saja yang Perlu Pengujian Door Fan Test?

• Ruang Server
• Ruang Data Center
• Ruang OK (Operasi Medis)
• Ruang Dispatcher
• Ruang Monitoring
• Ruang Penyimpanan Lukisan
• Ruang Elektronik
• Laboratorium Kimia/Fisika
• Ruang Radiography/MRI
• dll

.

Jasa Pengujian Door Fan Test

Jika Anda sedang mencari perusahaan yang bisa memberikan layanan Door Fan Test dengan hasil yang akurat dan presisi, Anda bisa menghubungi PT ReedFOX Ultimate Indonesia.

Pengujian Door Fan Test yang dilakukan oleh PT ReedFOX Ultimate Indonesia, menggunakan Blower Door yang selalu terkalibrasi, teknisi yang tersertifikasi langsung dari Retrotec, dan menggunakan Software FanTestic Integrity yang selalu terupdate.

Hasil pengujian Door Fan Test dari PT ReedFOX Ultimate Indonesia, disertai dengan laporan akhir data analisis pengujian yang super lengkap.

Langsung aja klik nomor WhatsApp 0813-1111-0220 di atas, untuk bertanya ataupun minta penawaran harga pengujian Door Fan Test.

Baca juga: Pengisian Ulang Gas FM200 Clean Agent Gas Fire Suppression Systems Bergaransi 5 Tahun.

.

Referensi

• NFPA 2001:2025 Edition. Standard on Clean Agent Fire Extinguishing Systems.
• AXA XL Risk Consulting. Property Risk Consulting Guidelines. Door Fan Testing for Enclosure Integrity.
